回转支承工程技术

1.结构特点：

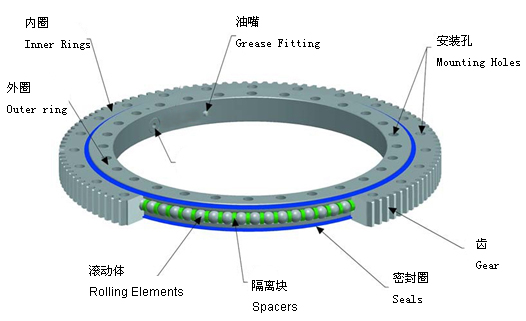

   转盘轴承由套圈(内圈、外圈、上下圈)、滚动体、隔离块、密封圈和油嘴等组成。
   转盘轴承能够同时承受较大的轴向负荷、径向负荷和倾覆h矩等综合载荷,转盘轴承的内圈和外圈带有安装孔、润滑油嘴和密封装置。内、外圈用螺栓分别与主机的机座和回转部分联结,具有结构紧凑、安装简便和维护容易等特点。能满足不同工况条件工作的各类主机的不同需求,因此,被广泛用于各种大型、重型机械的回转装置上。
   单排四点接触球、双排异径球、交叉圆柱滚子、三排圆柱滚子轴承等类型,上述各类轴承根据用户的使用要求可提供无齿式、外齿式或内齿式结构的产品。

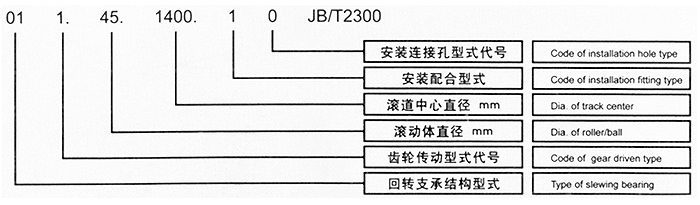

2.代号表示：

3. 材料

套圈与滚动体用材料
一般情况下转盘轴承用滚动体均采用符合GB/T18254定的GCr15或GCr15SiMn轴承钢,套圈一般选用50Mn钢制造,特殊应用场合符合GB/T3077规定的合金结构钢42CrMo经调质或正火处理。
保持架用材料
转盘轴承所用保持架型式有整体式保持架，分段式或隔离块式保持架等不同的结构登,根据其结构和应用场合的不同,分别采用不同的材料,主要有其20号钢、ZL102铸造铝合金、聚酰胺1010、树脂ZL102、尼龙GRPA66.25黄铜和铝青铜。
密封圈用材料转盘轴承密封圈用材料采用耐油丁晴橡胶制造。HONOR 20QUAD CAMERA

4. 保持架用材料

黄铜和铝青铜。

5. 密封圈和材料

转盘轴承密封圈用材料采用耐油丁晴橡胶制造

6. 游隙

转盘轴承的游隙主要用于补偿转盘轴承零件与有关主机装配部位的制造误差和安装误差以保证轴承的正常使用。转盘轴承的游隙与其结构型式、公差等级以及滚动体组的节园直径有关,具体数据分别列于不同系列的技术参数

7.齿轮啮合
通常与转盘轴承齿轮啮合的小齿轮仅一端支撑,在高啮合传动载荷的情况下,为防止齿轮的早期失效应注意以下几个方面:
a.齿顶圆修正:对于较小齿数的小齿轮尤其重要,可防止齿顶与渐开线干涉产生的根切。
b.轮廓和齿顶修缘:对于较高的动载荷,在工作中小齿轮和齿的齿形都存在变形的可能，预先对齿廓和齿顶修缘则能避免根切的发生。
c.齿轮的硬度:由于小齿轮的工作循环次数远高于齿,要使它的寿命与齿圈匹配,就要对它的材料、韧性、硬度等提出更高的要求,因此,采用整体淬火时,应注意不能过硬以防止承受大扭矩、冲击载荷时脆裂。采用表面淬火时,除考虑根部强度,还应注意根部的应力集中。
